湖北大力洒水车“六大件”详细介绍

来源:湖北大力专用汽车制造有限公司  发布日期:2010/10/20  查看次数:





1洒水车罐体

    湖北大力洒水车罐体结构:罐体为椭圆柱形或方型,用钢板制成,整车罐体水仓为2-3室,中间隔板下端有通孔,仓内隔板具有防波作用。以减低汽车行驶时罐体液体的冲击。水出口处装有防旋板,以防洒水时产生漩涡产生震荡。外表涂防锈漆及装饰漆。

2洒水车罐口

罐口组件:大盖由螺栓紧固在罐门颈板上,由一个支销和一个护板小盖连接在一起,顺时针转小盖之上手柄可使小盖压紧。反转,脱开耳板后,小盖则可打开,大盖上开有一个30的控,以便在加水过程中,使罐内的压力与大气压力基本一致。

    3洒水车喷水器

    本车前装有鸭嘴形喷嘴或圆头冲嘴,后面装有圆柱形洒水砣,侧喷话洒莲花头。车后部装有高射喷枪。(选装)

    4洒水车球阀

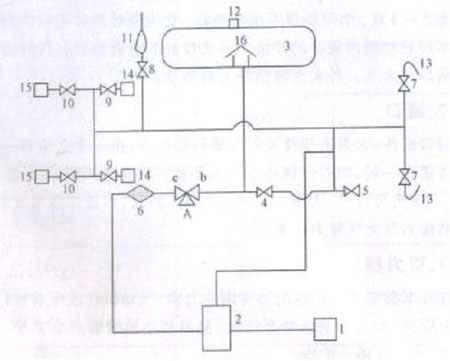

1、取力器    2、水泵    3、水罐    4、连通阀    5、消防球阀    6、过滤网

   7、前冲阀    8、洒水炮阀    9、侧喷阀    10、后洒阀    11、洒水炮

 12、罐口盖    13、前冲器    14、侧喷莲花头    15、后洒砣    16、防旋板

ABC、三通四位阀

    该洒水车装有50mm不锈钢7只,图中78910供条件洒水之用。50mm铝罐球阀一只,图中4以控制抽水或洒水,其抽水时打开,洒水时关闭。65mm消防球阀一只,可连接消防带供应急灭火之用。

    5洒水车取力器

    与各车型变速箱相匹配的专用取力器,气动操作或手动操作,操作开关向后拉,取力齿进入啮合位置,通过传动轴带动水泵工作,开关向前回位,水泵即停止工作。

    6洒水车水泵

    自吸式叶轮泵系洒水车专用泵。该水泵的结构原理,使用维护保养,详见『洒水车泵使用说明书、圆弧齿轮泵使用说明书』。

    喷水器一般用于冲洗接到,器除尘和降温的作用,其喷水器可以用调节喷嘴螺纹的方法改变喷水器的喷洒方向和角度,高射喷枪可以用于城乡园林绿化及应急消防车的作用。莲蓬喷嘴可以浇落路中间喷水器冲起的灰尘,起到清洁空气的作用。
