一、用  途

    我公司生产的粉粒物料运输车(散装水泥车)采用二类定型汽车底盘改装而成，主要用于建筑工地，也可运送物理性质类似煤灰的粉粒物料。

    二、主要技术参数及性能

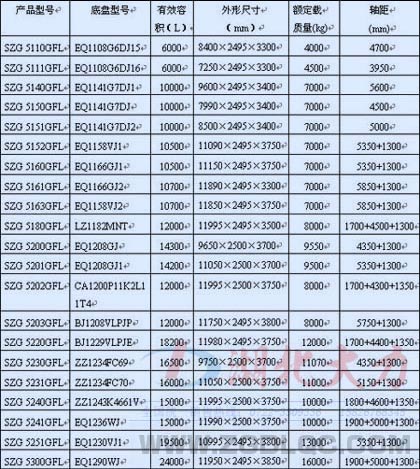

    1、主要技术参数

    2、卸料性能

    卸料高度：25~30m；卸料效率：1.2T/min；剩料率：≤0.3%

    三、工作原理

    利用本车动力驱动空气压缩机，将压缩空气经管道送入密封罐体下部的气室，使气室流态化床上的粉粒体悬浮成流态状，当罐内压力达到额定值时，打开卸料阀，流态化物料通过管道流动而进行输送。

    四、基本结构

    1、汽车底盘：采用东风载重汽车底盘，在改装后，其整车性能与原车相同，使用操作时应按载货汽车使用说明书进行操作。

    2、取力箱：装于变速箱左侧，为气动内齿轮啮合传动式，主要功能是将发动机动力取出，通过传动轴传递给空气压缩机。

    3、空气压缩机：为无油润滑摆动式空压机，其额定转速为1000r/min，额定压力为196kPa时，排气量为8.0m3/min。（空压机不同，参数见标牌）。

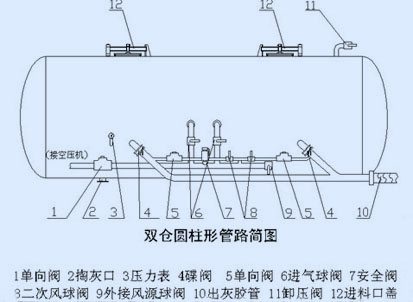

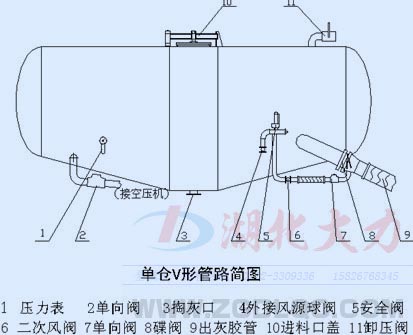

    4、空气管道：包括进气、配气、卸压、二次风等四部分。进气管道接通空压机与罐体下部气室，管道上装有止回阀，阻止罐体内空气倒流进入空压机。配气管道上装有红色的安全阀，中间气室进气管，压力表及外接风源接管。卸压管道，使大气和罐体内部相通，由一球阀控制。二次风管道，使罐体下部气室下卸料管道相通，由一球阀控制，用来疏通管道。

    5、罐体：密封的装载物料容器。上方有人孔，走台，用于装料及维修人员进入罐内；下方有扶梯兼挡泥板及底架，底架用于连接罐体与汽车大梁。罐内有隔开的空气室，气室由滑板、多孔板及特制帆布组成，以便空气与粉粒体混合并形成流态状。

    6、卸料装置：可将装料罐体与储存塔（仓）管道相连，由蝶阀控制，用于输送物料。

    五、操作规程

    （一）、装料

    1、打开人孔前，务必先打开卸压阀，查看罐内压力是否与大气压力相同，即压力表值为零。

    2、打开人孔后，查看罐内是否有结块粉粒体，特别是装过粉粒体且有较长时间未使用的罐体，要仔细查看，将结块粉粒体清除。

    3、将物料装入罐内。

    4、装料完毕后，由于进料口密封圈积有粉粒，应清扫干净方可关闭进料口，确保密封性能。

    （二）、卸料

    1、将卸料管接到所需接的地方,保证密封可靠。

    2、关闭卸料阀、卸压阀、外接风阀及二次风阀

    3、启动发动机，在刹车压力达392kPa时，踏下离合器踏板，将驾驶室内的取力箱气动开关阀手柄拉出，使取力箱挂挡，然后缓缓放开踏板，使空气压缩机运转平稳，方可将手油门加大，使其转速达到额定转速,向罐内气室充气。

    4、当罐内压力即压力表读数为196kPa时，打开卸料蝶阀，在输送过程中，若压力上升，欲超过196kPa时，说明管道堵塞。

    5、控制手油门，使卸灰压力保持145-165kPa，一般卸料速度1.2T/min，当卸灰完毕时，罐内压力降到9.8-19.6kpa，此时应打开二次风球阀，使卸灰管道全部疏通。

    6、放松手油门，踩下离合器踏板，分离取力器，使空压机停止转动。

    7、打开卸压阀，将罐体内剩余压缩气体排出，使罐内压力等于大气压，并可避免在打开进料口时发生"掀盖"事故。

    8、在水平距离5米，输入高度超过15米时，在打开蝶阀卸料之后，接着应打开二次风球阀，以稀释粉粒体浓度，提升卸灰高度。

    六、维护与安全

    （一）、维护与保养

    1、汽车底盘：按所选用的汽车底盘使用说明书规定进行。

    2、空压机：按空压机说明书规定进行。

    3、取力器：经常注意定期检查其润滑情况，运行状况，如有异常响声应查明其原因及时排除，每年应检查一次齿轮啮合及磨损情况，不可超速运行。

    4、气路：应经常检查密封情况，如有漏气及时排除；经常查看各阀工作情况，若失灵应修理或拆换；安全阀保证在压力为 196 kPa时，不得使罐体压力超过196kPa。

    5、罐体：定期检查罐体焊缝是否有漏气、漏灰现象，如发现有此现象，应及时进行焊补。

    6、罐体气室：经常查看气室帆布，若受潮湿不透气或破损，应及时拆换；检查气室压条是否压实，若有漏气现象，将影响卸料效果，应及时排除。

    （二）、安全技术

    1、每次揭开进料口盖之前，应先打开卸压阀，排出罐内余气，以免发生伤人事故。

    2、经常注意压力表是否工作正常，严防压力表失灵而超压发生罐体爆炸。

    3、经常查看安全阀，保证在196kPa时开始卸料，不得使罐内压力超过196kPa。

    4、经常查看转速表是否工作正常，以免超转而损坏空压机及取力箱。

    5、经常倾听取力箱及空压机转动声音,若有异常响声，应立即停机排除故障。

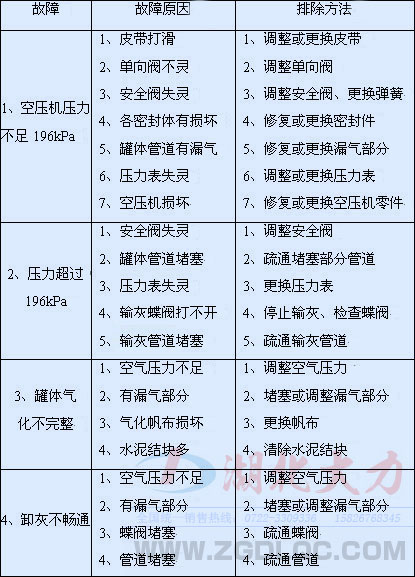

    七、故障原因及排除方法

    八、质量承诺书

    质 量 承 诺：

    公司对产品100%负责。

    服务让顾客100%满意。

    质 保 范 围

    （一）培训人员

    1、我厂可安排高级工程师组织集体培训，学习理论及进行实际操作；

    2、通过理论学习和实际操作后达到厂方技术要求；

    第一、掌握专用车的基本理论、性能以及功能；

    第二、按程序能熟练的操作；

    第三、能排除一般技术故障。

   （二）本厂生产的产品对质量实行“三包”即：包修---本厂改装部分因出现质量问题半年免费保修（原车底盘质量问题由底盘生产厂负责）：包换---改装部分有关零部件及总成确因质量问题，影响正常使用，本厂负责包换；包教---负责对产品使用人员免费培训，使其正确掌握使用及维护保养的方法。

    因操作使用不当以及交通事故等非正常原因损坏者，不在“三包”之列，因此而需本厂维修及更换零部件的要收取一定的工本费。

    （三）维修分支机构、地点、技术力量、联系方式：

    1、分支机构：东风二汽技术服务站；

    2、地点：所在省、地、市、县均有；

    3、技术力量：按二汽统一要求达到“工程师”等级的。

    （四）免费维修方案以及期限　

    1、跟踪服务时间：终身。

    2、改装部分在行驶10000公里内半年免费修理（不包括易损件）；

    3、全天候24小时服务到位；

    4、每年安排工程技术人员定期或不定期走访，做到有故障及时排除，无故障积极预防。

    （五）免费期后配件供应价格方式：

    1、方式：在所在地“二汽东风技术服务站统一供货，根据用户要求由厂方直接发货；

    2、配件只收工本费，不加其它费用。

    （六）联系方式：

    地址：湖北省随州市两水大道大力路特1号

    电话：0722-3309336　　

    传真：0722-3309667

    邮箱：zgdlqc@163.com

    网址：http://www.zgdlqc.com

    湖北大力专用汽车制造有限公司-销售总公司

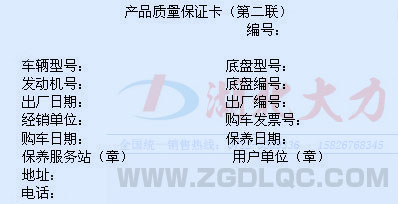

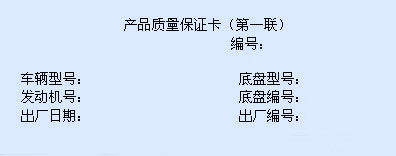

    九、  附录:产品质量保证卡

*此页为保修的基本凭证，认真填写并妥善保存*

☆您的正确填写将是您获得最优质服务的保证☆
