【主要技术参数】

产品名称

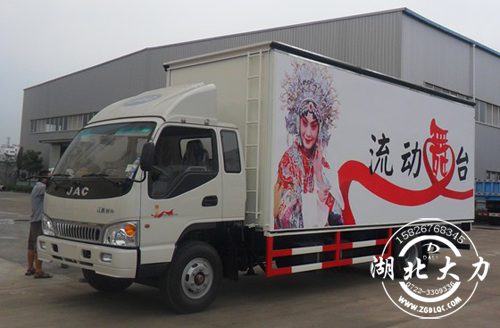

江淮流动舞台车（国四车型）

产品号

ZKWHM49L01E

总质量(Kg)

11990

罐体容积(m3)

额定载质量(Kg)

4500

外形尺寸(mm)

8360×2360×3450

整备质量(Kg)

7295

货厢尺寸(mm)

××

额定载客(人)

准拖挂车总质量(Kg)

驾驶室准乘人数(人)

3

载质量利用系数

接近角/离去角(°)

30/17

前悬/后悬(mm)

1125/2535

轴数

2

轴距(mm)

4700

轴荷(Kg)

4100/7890

最高车速(Km/h)

95

其它

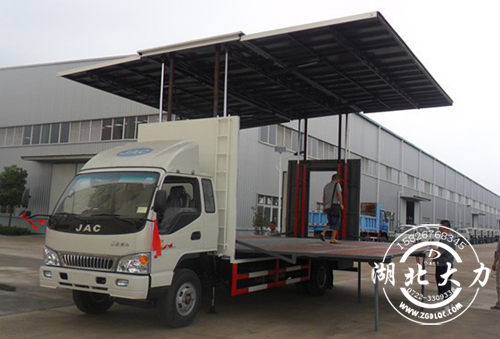

选装前围面板,进气格栅,前保险杠,组合灯具,前雾灯,左侧/右侧外后视镜;选装改前围面板,进气格栅,前保险杠,组合灯具,前雾灯,后视镜的驾驶室。车厢顶棚封闭,并采用衍架结构,可升降,车厢两侧板可展开,与顶棚形成整车舞台顶棚;活动舞台板可折叠于车厢内,通过展开装置展后与固定舞台台面形成整车舞台台面;底盘大梁部分设有支撑装置。该车是进行舞台文艺表演的专用车辆。侧防护采用冷弯型钢/Q235-A,螺栓连接,后防护采用冷弯型钢/Q235-A,焊接连接,后防护截面高度尺寸100mm, 截面宽度尺寸50mm,下边缘离地高度450mm。

【底盘技术参数】

底盘型号

HFC1120P91K2D4

底盘名称

载货汽车底盘（二类）

商标名称

江淮牌

生产企业

安徽江淮汽车股份有限公司

外形尺寸(mm)

8175×2249×2360

轮胎数

6

接近角/离去角(°)

30/17

轮胎规格

8.25-20 16PR,8.25R20 16PR

钢板弹簧片数

8/10+10

前轮距(mm)

1665

燃料种类

柴油

后轮距(mm)

1724

排放标准

GB17691-2005国Ⅳ,GB3847-2005

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

CA4DF4-13E4

ISF3.8s4141

YC4E140-42

ISF3.8s4R141

JND412D165-42

一汽解放汽车有限公司无锡柴油机厂

北京福田康明斯发动机有限公司

广西玉柴机器股份有限公司

北京福田康明斯发动机有限公司

安徽江淮纳威司达柴油发动机有限公司

4750

3760

4260

3760

4748

98

105

103

105

121
