一、 该车说明

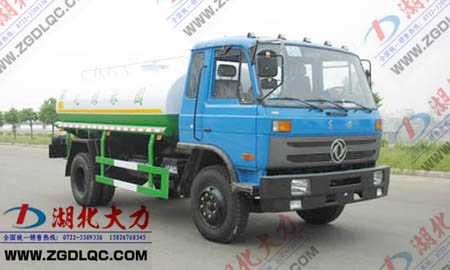

该大力牌洒水车是在（东风145）二类底盘基础上加罐体、水路而成，该车的基本功能是冲洗、洒水，可以在街道、公路、广场、厂区、等施以降温、扑尘，绿化洒水、喷农药作业，也可以对水泥、柏油、砖石路面施以清洗为目的的冲洗作业。在无自来水地区，可以利用自吸功能向罐内充水。
二、 技术参数
外型尺寸（长×宽×高）：7500×2470×3050（mm）
罐体有效容积：8-10立方
洒水宽度(m)：≥14
吸水深度(m)：≤7
喷枪射程(m)：≥25
水柱冲洗喷枪流量(L/min)：≥60
接近角/离去角（°）：18/16
最高车速（km/h）：85
发动机：B170-33 康明斯发动机
功率：125Kw
轮胎规格：9.00-20
轴距:3950mm
三、产品符合QC/T29114-1993标准要求。
四、主要部件结构简述
（1）罐体
罐体的横截面为椭圆形，内部焊防波板以减少冲击，顶部设有人孔盖，在罐体的底部有自流管用来排放积水，罐体底部有罐足通过U型螺栓与底盘固定在一起。
（2）水路
水路由球阀、水泵、水枪、喷头、弯管等组成。前冲后洒可选装由气动阀控制。
（3）水泵
本车采用自吸式水泵，水泵通过泵坐固定在车架内，它的动力来自汽车发动机，发动机、变速箱通过取力器到传动轴带动水泵，并使水泵工作。
（4）取力器
取力器根据底盘和变速箱型号选装，操作开关打开，取力齿进入啮合位置，通过传动轴带动水泵工作。
（5）球阀
该洒水车采用了两个二通球阀，一个四位三通球阀。球阀由阀体、密封垫、调整座、阀杆、手柄等组成。扳动手柄旋转45°，手柄与管道方向一至为开，反之为关。
（6）喷洒装置
整车前部装有鸭嘴喷水，后面装有圆柱形洒水喷嘴。
二、该车主要技术特点说明
（1） 罐体采用优质武钢4mm 国标碳钢板制作，前后封头用Q235优质武钢国标碳钢制作；工艺采用全自动拼焊机完成；罐体成型采用国内最先进的卷板机一次成型。
（2）该车有前喷后洒，带后置平台，平台上加装高压水枪，紧急时可以做临时消防作用。
