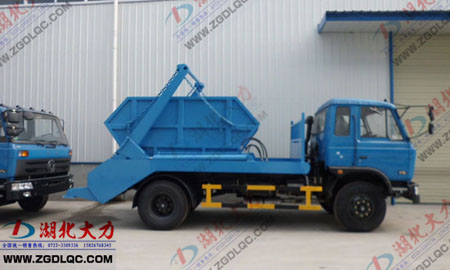

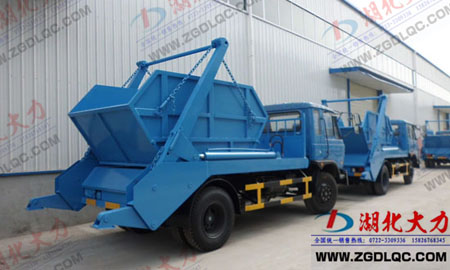

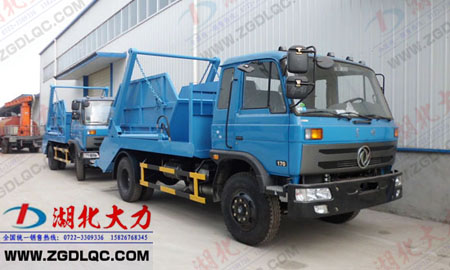

本网讯 由陕西玉林某环卫部门采购的首批（10辆）摆臂式垃圾车昨日已下线并交付用户使用，另外一批（20辆）正在紧张的生产中。
【主要技术参数】 |
产品名称 |
|
产品号 |
|
总质量 |
11490 |
罐体容积 |
7立方 |
额定载质量 |
4500 |
外形尺寸 |
7370×2470×3350 |
整备质量 |
6795 |
货厢尺寸 |
×× |
额定载客 |
|
准拖挂车总质量 |
|
驾驶室准乘人数 |
3 |
载质量利用系数 |
|
接近角/离去角 |
30/15 |
前悬/后悬 |
1250/2020 |
轴数 |
2 |
轴距 |
3950 |
轴荷 |
2800/3995 |
最高车速 |
85 |
其它 |
箱体内部尺寸(mm)长×宽×高: 2920×1770×1360箱体有效容积7立方米。 |
【底盘技术参数】 |
底盘型号 |
EQ1110GLJ |
底盘名称 |
载货汽车底盘 |
商标名称 |
东风牌 |
生产企业 |
东风汽车公司 |
外形尺寸 |
7120×2462×2710 |
轮胎数 |
6 |
接近角/离去角 |
33/22 |
轮胎规格 |
9.00-20 |
钢板弹簧片数 |
8/11+8 |
前轮距 |
1900,1810 |
燃料种类 |
柴油 |
后轮距 |
1800 |
排放标准 |
GB3847-2005,GB17691-2005国Ⅲ |
发动机型号 |
发动机生产企业 |
排量 |
功率 |
B170 33 |
东风康明斯发动机有限公司 |
5900 |
125 |
重要部件结构简述
1、副车架
副车架由横梁、纵梁、支架等组成，是连接和固定液压系统、起重臂、支腿和旋转货斗的基础构架。
2、起重臂
起重臂是优质钢板焊接成形的框形结构。上端用横梁连接并且装有三角吊 、四条链子，中部装有可活动翻斗轴等，是提升、下放、翻卸货物以及在运输中固定货斗等不可缺少的重要部件。
3、液压系统
液压系统是由油缸、油泵、换向阀、单向平衡阀、双向液压锁、滤油器、油箱组成。液压件均采用国内知名品牌液压厂等产品。当车辆提起或落放垃圾斗时除油压作用外，都有因垃圾自重而加速下落的倾向，为了使垃圾平衡落放；避免加速造成的冲击，在起重臂油路上采用了单向平衡阀。由于换向阀磨损或其他故障造成的内外泄漏使支腿支撑车身时回缩，有可能发生事故，为使支腿可靠地处于某一工作位置，在支腿油路上安装了双向液压锁。
4、垃圾斗
垃圾斗采用优质碳钢板制作，箱体尺寸可按照采购方的实际要求制作，底板和四周钢板分别采用厚度4mm、3mm优质钢板，底部及四周骨架分别用角铁和槽钢加固.
