东风大多利卡道路清洗车详细配置及参数说明

来源:湖北大力专用汽车制造有限公司  发布日期:2017/11/28  查看次数:672

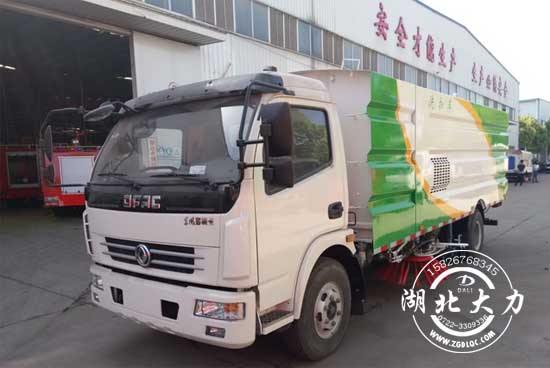

东风洗扫车图片

洗扫车具有路面清洗、路面清扫路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 多种作业模式可选择。选择“全洗扫”模式清洗广场和路面,清洗效率高效果好,洗净率达95%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘 。需要进行路面清扫或路面保洁作业时,可选择扫路模式。需要喷雾除尘时,可开启喷雾装置,进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。

洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙避、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。

整车详解

洗扫车采用东风型国五二类底盘改装,加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、垃圾箱自洁,扫盘降尘系统,液压系统、专用装置电控系统和副车架等改装而成:

1.  东风轴距(3800)型国五二类底盘,驾驶室带前翻,方向助力,8.25轮胎,前后桥带空气避震器。配备朝柴115kw发动机,带排气制动,轻量化,超静音,低油耗

2.  副发动机采用性能强劲的东风轻发75kw发动机。(图1)

洗扫车发动机

图1

3.  自动离合器驱动风机和高压水泵,减少风机启动和停止时对发动机的冲击。离合器在使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。

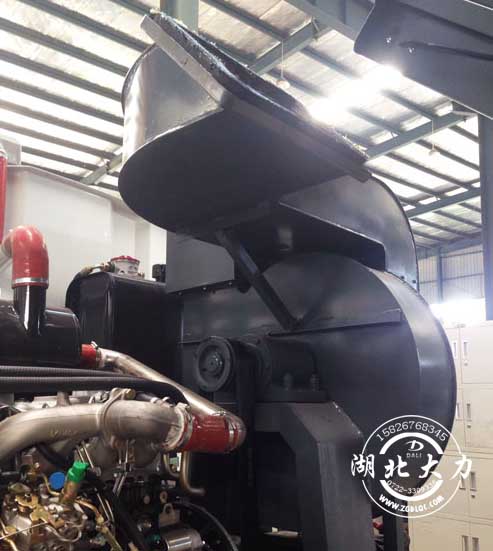

4.  采用洛阳上市公司,北玻台信大功率耐磨免维护离心风机,无噪音,效率高风大,使用寿命长。(图2)

东风多利卡洗扫车配置

图2

5.  高压水泵采用合资国际知名T7012IR型柱塞柱,流量合适,压力高,允许最高压力达到10MPa。

6.  清水箱充分利用了车载空间,容量大,容积达4m³,内置水位报警器,水箱内部做防腐,防锈,防毒处理,使水泵运行更安全,保障了清扫的效率。

7.  垃圾箱采用双层内胆不锈钢结构,内部加装过滤网板,能有效地防止树叶、塑料袋之类的轻飘物堵塞风口及灰尘的排出。内置污水报警系统,通过后门处污水阀方便的将污水排至下水道,最大限度的利用了垃圾箱装载垃圾的空间。厢体采用倾翻卸料,带高压冲洗自洁装置。

8.  自洁装置可在垃圾箱卸料时帮助卸料,清洗垃圾箱内部。

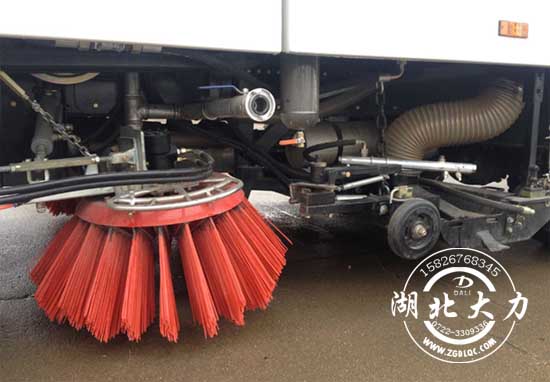

9.  左右立扫为单扫盘,减少了扫刷的数量和扫刷消耗量,能降低使用成本。扫刷上加装喷水装置,用于喷雾降尘。左右立扫分开控制,可实现右扫和全扫等不同的作业模式。(图3)

图3

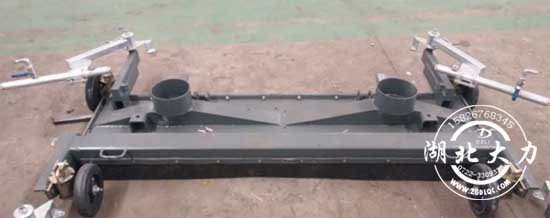

10.      宽吸嘴的吸口宽度达到1800mm,确保作业总宽度大于2.8m。4个高度可调的吸嘴轮,能方便调整和保证吸嘴与路面间合理间隙,从而达到更好的吸污效果,吸污效率更高。(图4)

图4

11.      吸盘内有喷水杆,高压洗涤喷嘴布置在吸盘内部,不但清洗效果好,还能最大限度减少高压水气流冲起污物产生的二次污染。左右喷杆安装在吸盘上,随吸盘升降,结构简单紧凑,保证喷水杆的离地高度固定不变,达到最佳清洗效果。

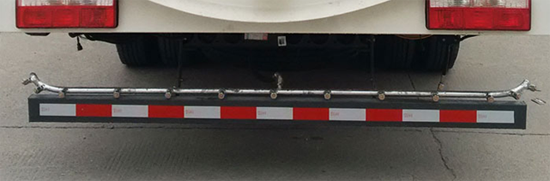

12.      车厢尾部带可调节的雾状喷水杆,在节约水的同时消除二次污染及美化路面的效果。(图5)

图5

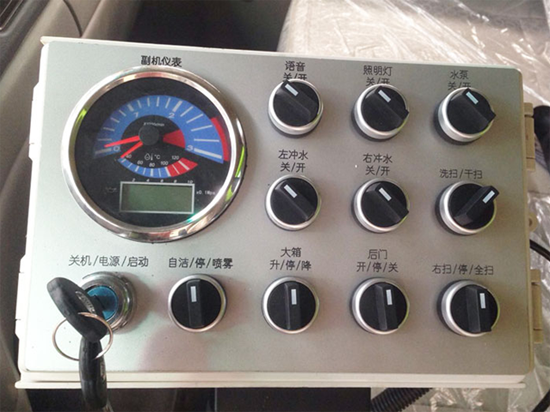

13.      液压元件采用集成叠加设计,驾驶室电液集中控制,操作方便。驾驶室手动按钮式液压系统驱动左右立扫升降、左右扫肋旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。(图6)

图6

14.      扫盘摆线马达采用美国伊顿原装进口,使用寿命长稳定可靠,故障率低。

15.      液压管路采用德国标准技术密封结构形式,抗震动性能好,密封可靠性高,可实现无泄漏的密封效果。

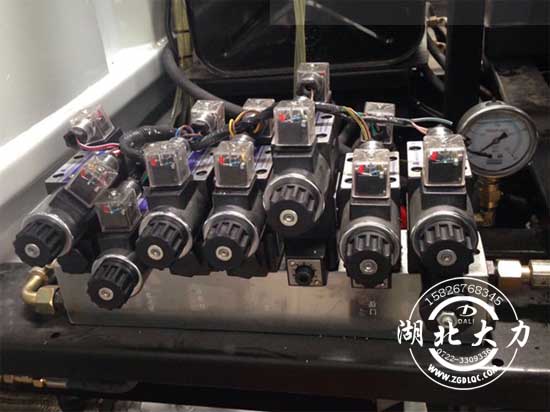

16.      采用中外合资液压电磁阀,关键电控元件采用德国西门子电器开关,可靠性高,使用寿命长。(图7)

图7

17.      加装手动泵应急系统,在副发动机停止的状态下也能举升垃圾箱,便于维护保养。

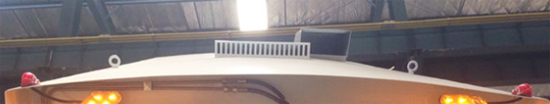

18.      后部采用LED箭头灯警示灯,保证行车作业安全。(图8)


图8

19.      非不锈钢件经电泳防锈处理,经久耐用。

20.      副架承重梁用截面长160mm宽80mm厚10mm的方钢焊接而成,保障了整车安全性,让车辆行驶更安全。

21.      外观造型电脑设计,高位侧裙,曲面过渡,整体协调匀称。造就低油耗,低噪音,流线型的外观设计。

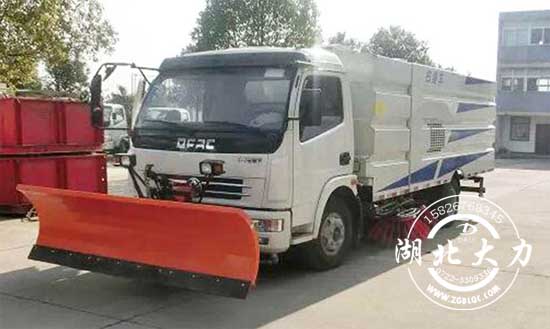

22.      该车辆可根据客户需求装配雪铲,升降平台,高炮。充分利用空间,实现一车多用。(图9)

东风铲雪车

图9

东风3800轴距洗扫车参数表

整车

车型

洗扫车

整车型号

HYS5101TXSE5

外形尺寸

7000×2200×2700mm

总质量

9870kg

整备质量

6405kg

底盘

品牌

东风

驾驶室

多利卡

轴距

3800mm

发动机

朝柴115kw

轮胎

8.25R20

上装

水箱容积

4m³

垃圾箱容积

4m³

副发动机

东风轻发75kw

洗扫作业

最大洗扫宽度(含路缘清洗宽度)

3.2m

最大洗扫宽度(不含路缘清洗宽度)

3.0m

洗扫速度

3∽25 Km/h

清洗水额定压力

10MPa

清洗水额定流量

85L/min

清扫作业

清扫宽度

2.8m

清扫速度

3∽25 Km/h

保洁速度

3∽20 Km/h

最大清扫能力

70000 M2/h

垃圾箱卸料角

≥48°

低压冲洗宽度

20m

*注:此参数为厂家标配,实际参数根据客户需求有所不同
